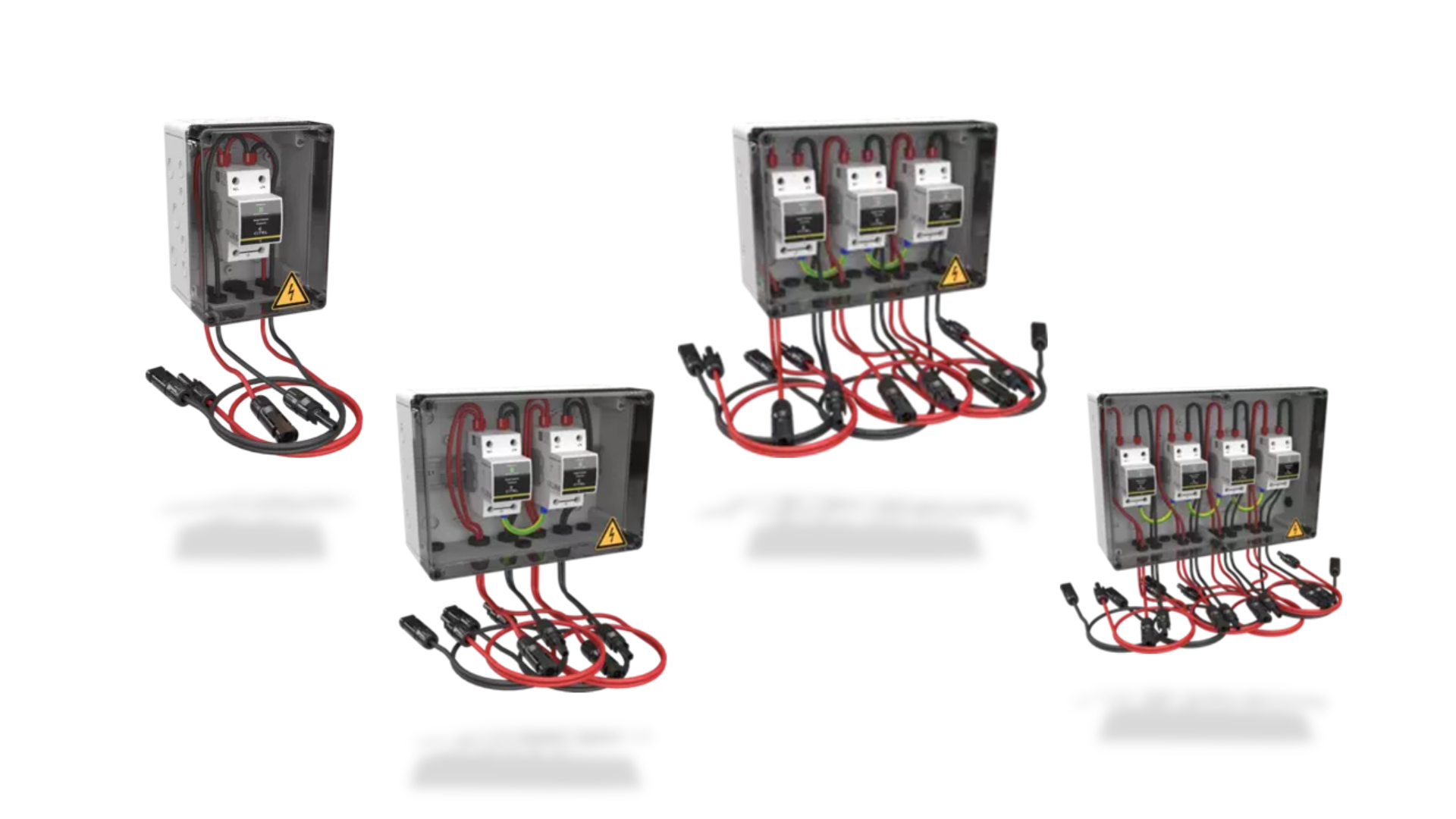

Mit der neuen CiPlug-XS Serie bietet Arthur Flury AG eine Lösung um die Gleichspannungsseite kleiner und mittelgroßer Photovoltaikanlagen mit 1-MPPT bis 4-MPPT und Systemspannungen (Ucpv) bis 1000 Vdc, gegen die Auswirkungen von Blitz- und Überspannungsimpulsen zu schützen.
Vorteile:
Mit seinen geringen Abmessungen sind die CiPlug-XS ideal für Aufdachanlagen im Wohngebäudesektor geeignet.
Citel und Arthur Flury: Eine starke Kombination für den besten Überspannungsschutz
Die neue DPVN-Serie von Citel sind Überspannungsableiter vom Typ 1+2 oder Typ 2 für Photovoltaik Anwendungen.
Die DPVN Familie ist speziell für den Schutz von Photovoltaikinstallationen vor transienten Netzüberspannungen und den negativen Effekten von Blitzeinschlägen vorgesehen. Mit einem Ableitvermögen von Iimp = 6.25kA pro Pol und Itotal = 12.5kA für die Kombiableiter T1+2 sowie In = kA und Imax = 40kA für die Typ 2 Ableiter übertreffen diese Geräte sogar die Mindestanforderungen aus der Anwendungsnorm IEC 61643-32. Die DPVN Produktreihe kann hierbei in allen Anwendungsfällen, d.h. sowohl für Aufdachanlagen jeglicher Grösse - vom Einfamilienhaus bis zum Industriehallendach - sowie Freiflächenanlagen eingesetzt werden.
Die Entwicklung dieser SPD basiert auf der neuen, von CITEL entwickelten und patentierten "CTC-Technology" und der bewährten „VG-Technology“. Die CTC-Technology garantiert eine absolut sichere und gleichzeitige allpolige Trennung vom Netz im Falle einer Auslösung. Die VG-Technology schützt vor passiver Alterung und gewährleistet höchste Zuverlässigkeit. Die kompakten, mit einer Fehler- und Fernsignalisierung ausgestatteten Produkte sind einfach zu installieren und wartungsarm.
VG Technologie:
Die VG-Ableiter sind mit gasgefüllten Funkenstrecken ausgestattet: Kurz: “GSG”. Diese spezifischen Komponenten sind das Ergebnis der langen Erfahrung von CITEL, einem Weltmarktführer in diesem Sektor. Die GSG können an verschiedene Energienetze angepasst werden und sorgen für eine perfekte Stabilität des Netzes.
Vorteile:
- Kein Auslösen von Sicherungen oder Trennschaltern
- Keine Spannungseinbrüche nach dem Ableitvorgang
- Verbesserung der Netzqualität und der Verfügbarkeit

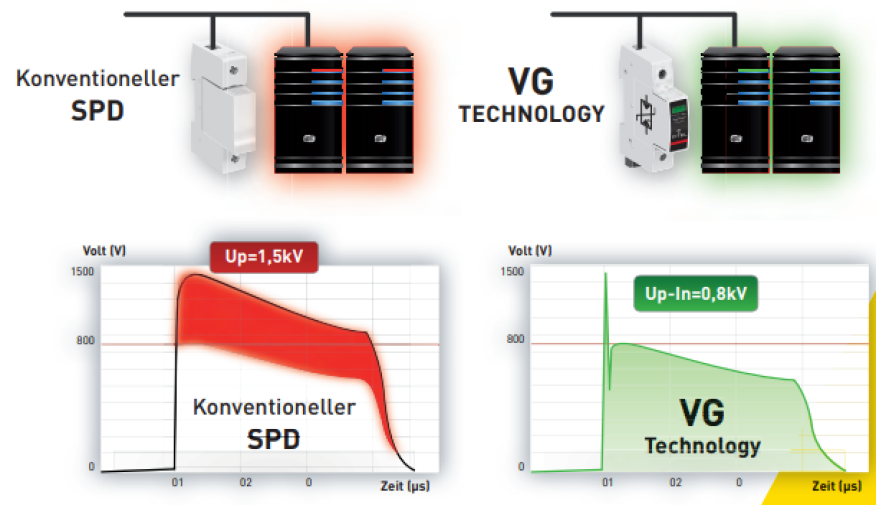

- Die VG-Technology bietet einen hervorragenden Schutzpegel (Kurz: “Up”) und ein hohes Ableitvermögen:

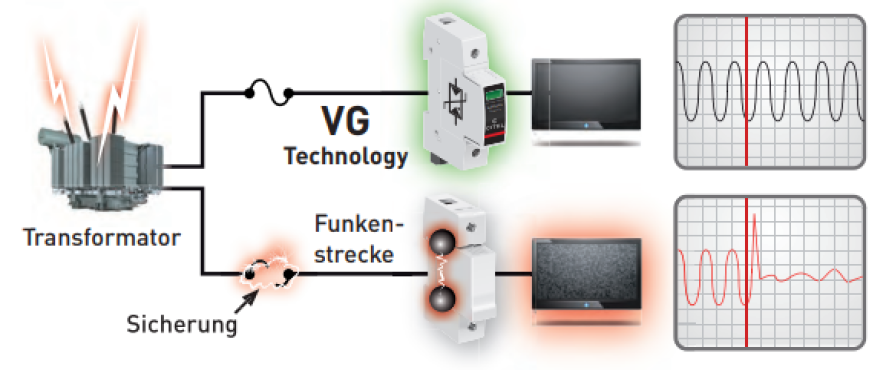

Luftfunkenstrecken werden am Markt häufig für Blitzstromableiter (Typ 1) verwendet und erzeugen
während des Betriebs Kurzschlüsse (auch «Netzfolgestrom» genannt): Dieses Verhalten kann eine
Sicherung oder Trennschalter auslösen und erzeugt eine thermische Belastung der Anlage.
Die VG-Technology begrenzt die Spannung und erzeugt keinen Kurzschluss, was entscheidend für die hohe Qualität und Verfügbarkeit des Stromnetzwerkes ist.

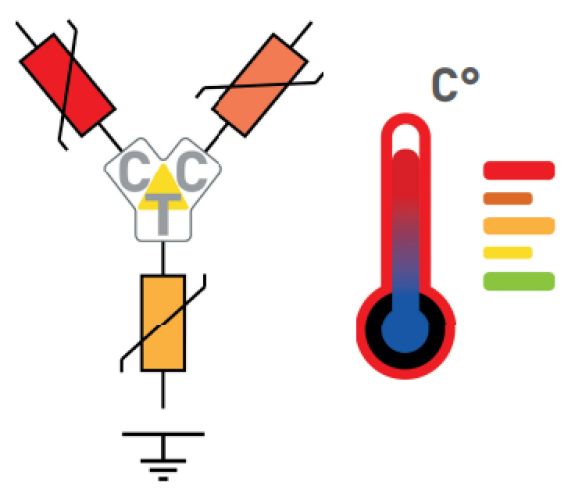

CTC - Central Thermal Control:

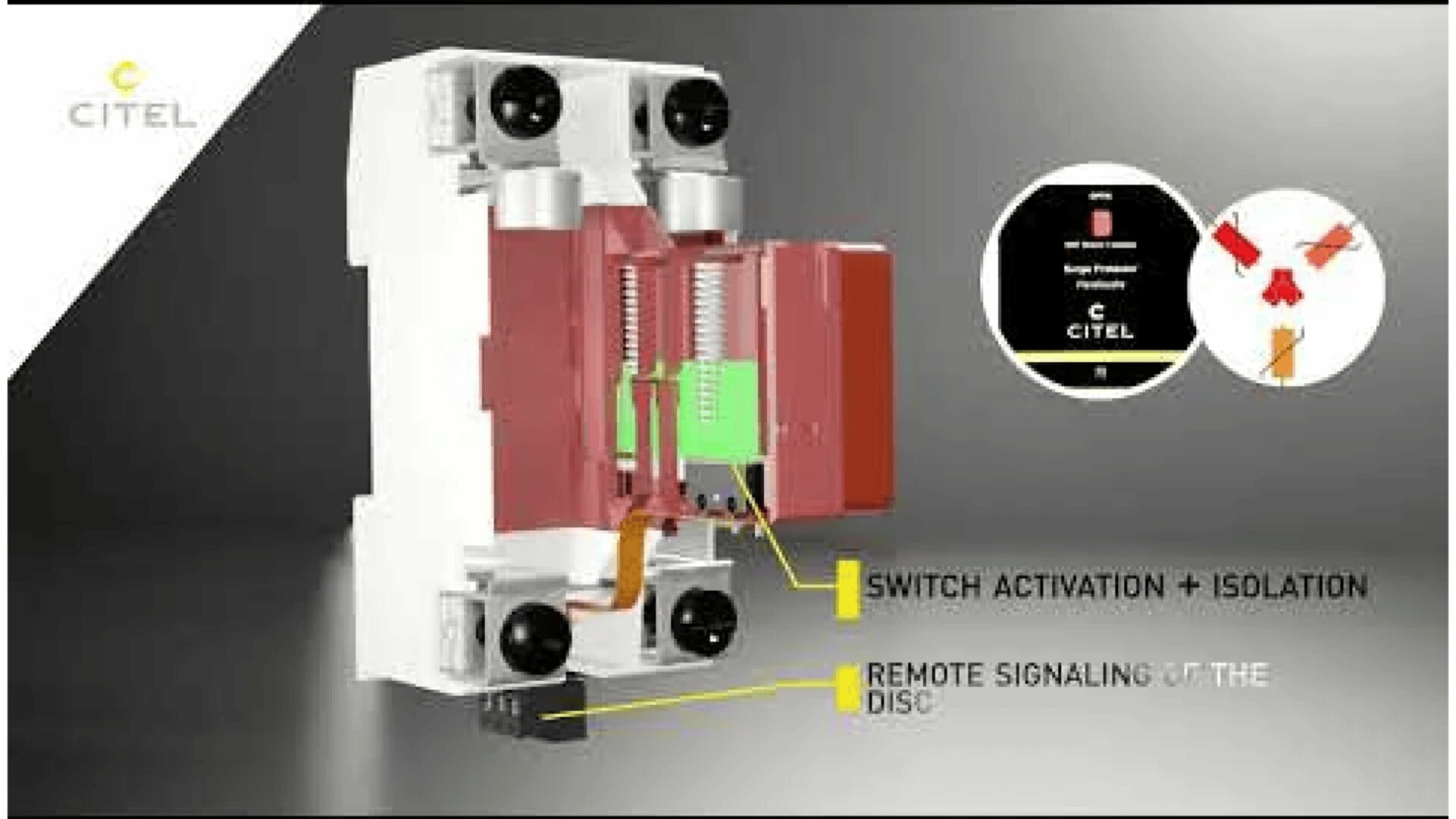

Die innovative Trennvorrichtung der CTC-Technology ist thermosensitiv. Durch die zentrale Positionierung der Trennvorrichtung im SPD sind die Sicherungspfade zwischen der Trennvorrichtung und allen verbunden MOV identisch kurz. Über diese im Vergleich zu konventionellen Schaltungen kürzeren Sicherungspfade erreicht die Erwärmung (Joule-Wärme), die in jedem MOV während eines
Ableitvorganges entsteht, die Trennvorrichtung schneller. Dadurch wird die Auslösetemperatur viel schneller erzielt und die Trennvorrichtung eines CTC-Ableiters wesentlich schneller ausgelöst. Das SPD trennt sich im Fall einer Überlastung also deutlich schneller vom Netz. Das bedeutet eine erhebliche Steigerung der Sicherheit.
Nehmen Sie jetzt mit uns Kontakt auf
